2月1日，由廣西交通投資集團投資建設的南丹至天峨下老高速公路天峨龍灘特大橋建成通車。
該橋是世界最大跨度勁性骨架混凝土拱橋，開啟了世界600米級拱橋新紀元，成為新的“世界第一拱”。

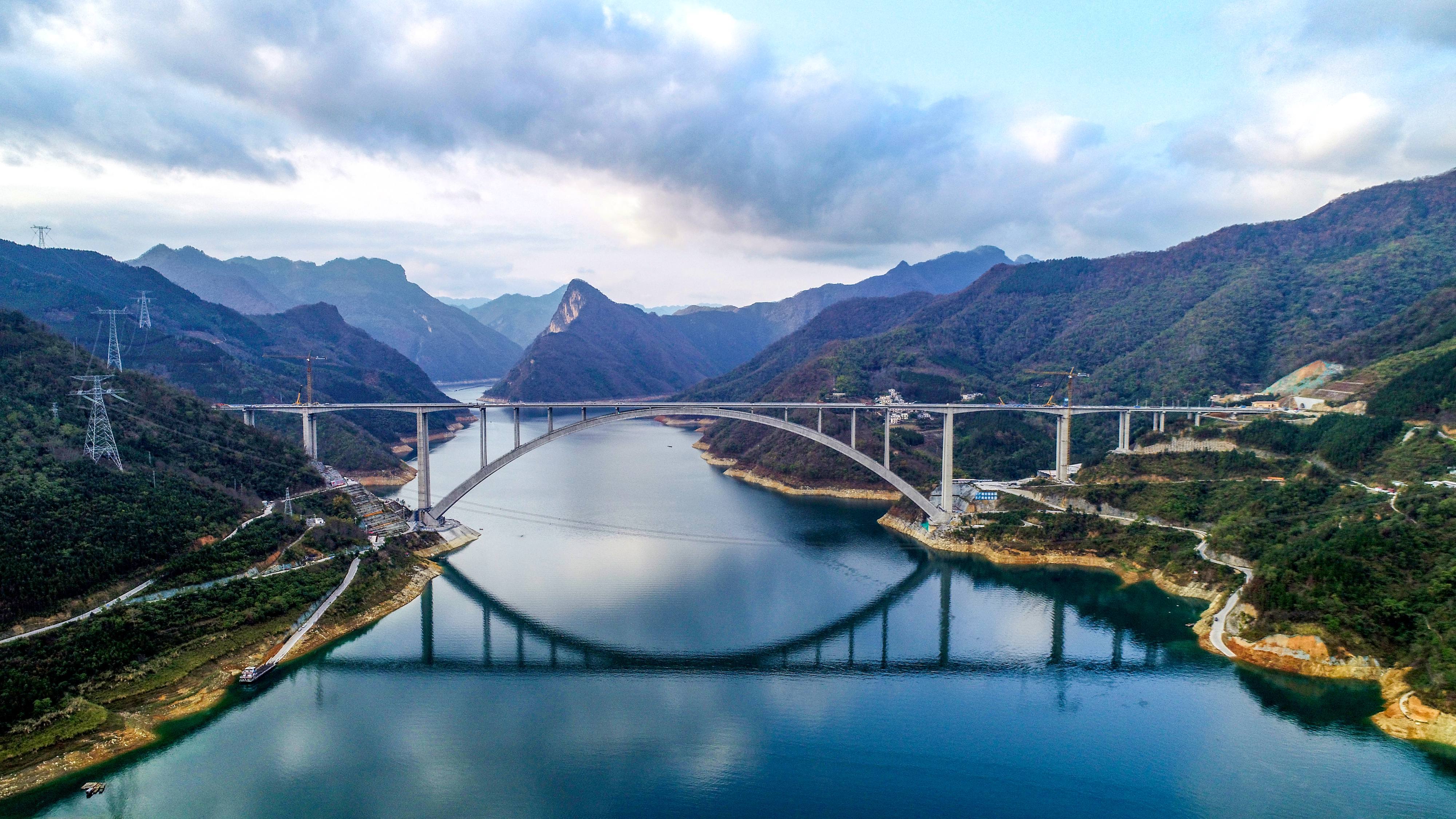

碧波虹影，橋架兩端。
天峨龍灘特大橋的建成，實現了“六大突破”：一是主跨跨度更大，天峨龍灘特大橋是世界首座跨徑突破600米的拱橋；二是天峨龍灘特大橋?yàn)樯铣惺絼判怨羌芑炷凉皹颍┕ち鞒淘黾恿送獍炷翝仓拳h(huán)節，技術含量更高；三是考慮到航運及環保方面要求，大橋選擇勁性骨架混凝土拱橋方案，較斜拉橋方案可節省工程投資1.2億元；四是作為無吊桿的上承式勁性骨架混凝土拱橋，大橋后期維養更便捷；五是大橋無需涂裝且焊接要求相對較低，更加環保；六是天峨龍灘特大橋從立項、監管、科研、規劃、投資到設計、施工、監控、監理、運維的全過程，均由廣西本地團隊主持或主導完成，“產學研”合作更本地化。
攻堅克難 創造世界拱橋新跨度
勁性骨架混凝土拱橋，自1898年被發明以來，跨徑以平均每年1.5米的速度發展。天峨龍灘特大橋跨徑達到600米，把同類拱橋跨徑的世界紀錄（2016年建成的滬昆高鐵北盤江特大橋）從445米一舉突破到600米，一次性提升了155米，遠超此前同類型拱橋跨徑平均每年1.5米速度發展的速率，堪稱“百年跨越”。
房子看高，橋梁看跨。橋梁的主跨長度，是衡量橋梁技術水平和建設能力的重要標志。跨度越大，意味著相應的建設難度也越大。
600米超大跨徑拱橋工程已遠超現有規范條文的適用范圍，世界上也無工程實例可供參考借鑒。如何確保600米跨徑的拱橋拱桁高精度合龍？如何防止外包混凝土開裂、保證橋體混凝土外觀質量？一系列問題給項目施工帶來巨大挑戰。
在中國工程院院士鄭皆連及其團隊的帶領和支持下，項目指揮部堅持“快、好、省”建設理念，組建“交投先鋒+攻堅突破”黨員先鋒隊和青年突擊隊，以黨建引領護航品質工程建設，凝聚建設合力，釋放科研潛力，持續攻堅突破，創新創優，穩步推進主體工程施工。
天峨龍灘特大橋共有48個節段、20個X撐、13個箱型橫聯，鋼結構總重8202噸，其中最長的節段長30.5米、寬6.1米、高11.7米，最重節段達185噸，拱肋節段采用“纜索吊裝+斜拉扣掛”施工工藝進行安裝，精度要求高，施工難度極大，無異于在190米高空“穿針引線”。
項目指揮部在鄭皆連院士帶領的專家團隊指導下，組織各參建單位充分發揮拱橋施工建造核心技術優勢，采用“過程最優，結果可控”的一次張拉扣索索力優化計算方法，提高線形吊裝精度和各扣索索力的均勻性；研發“樁基承臺+超長錨索”的扣地錨組合體系，攻克大型堆積體中120米長錨索的施工難題；同時，引進自平衡智能快張?jiān)O(shè)備，確保扣索和尾索同步張拉，保證墩柱及扣塔偏位在可控范圍。最終歷時99天，大橋主橋拱桁實現高精度合龍，合龍口誤差控制在2毫米內，拱軸線偏差小于10毫米，高程偏差小于30毫米，達到世界領先水平。
外包混凝土澆筑，是勁性骨架混凝土拱橋施工過程中風險最高、難度最大的環節。
天峨龍灘特大橋共需澆筑C60混凝土近2.8萬立方米，重達7萬多噸，是勁性骨架的8.5倍，且拱上場地促狹、風險源分布廣、峽谷風縱橫、澆筑作業面最大傾角43度、截面徑向高8至12米，各種客觀難題給現場施工組織帶來了巨大考驗。

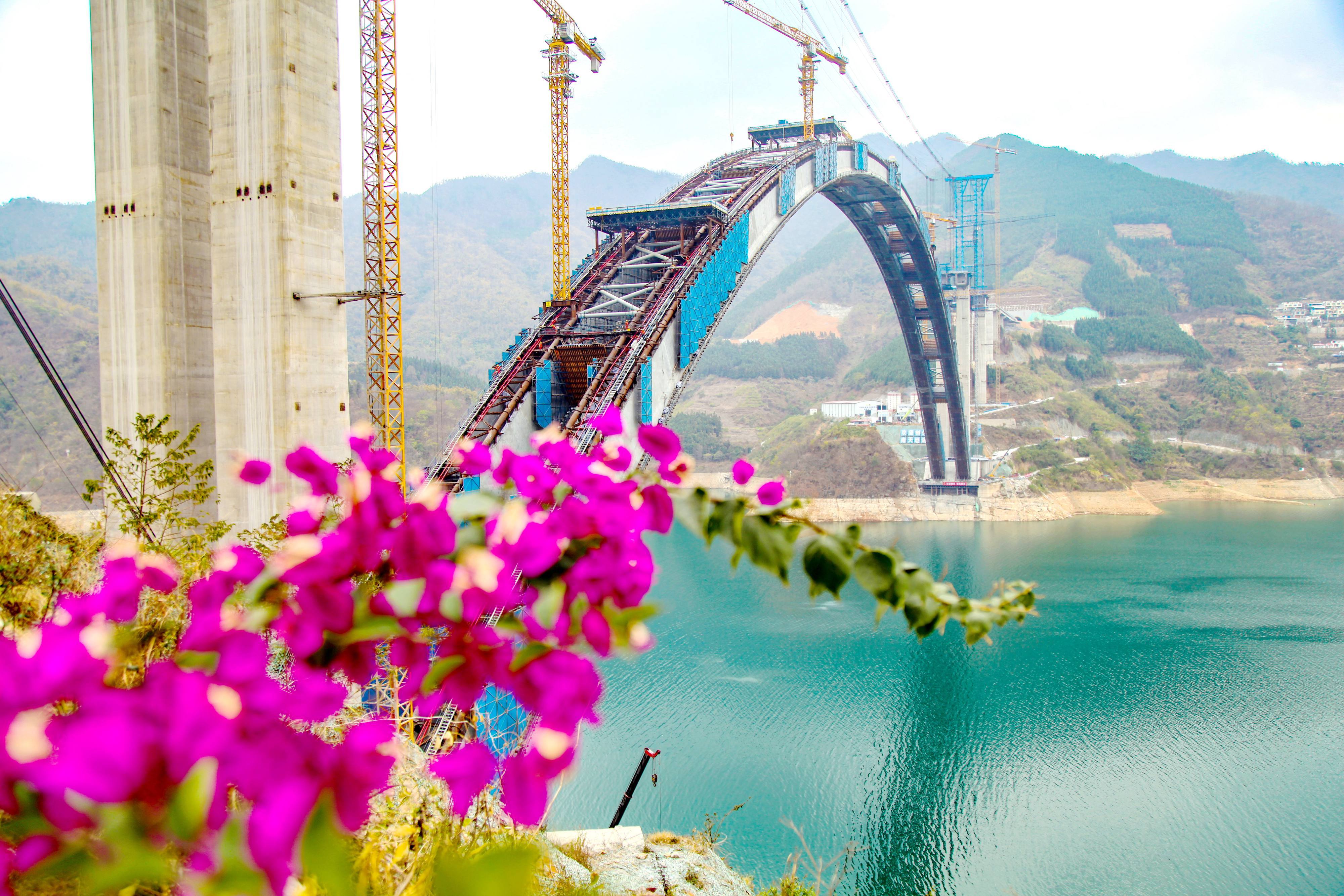

外包混凝土施工。
項目創新應用“三環六段八工作面”施工工藝（外包混凝土分底板環、腹板環、頂板環3個環節依次澆筑，每個環節分6段進行澆筑，設8個工作面同時組織施工），解決了拱肋不平衡加載引起的線形變化偏差大以及混凝土拉應力超標等問題，降低了開裂風險；研制出外包混凝土模架裝備，以高空作業地面化為原則，再結合實際設計懸吊式組合式腳手架，解決高空作業施工作業平臺問題。同時，項目科研團隊通過勁性骨架外包節段足尺模型和1∶10縮尺模型對混凝土品質展開攻關研究，研發出流動性高、密實性好、便于施工的高品質混凝土，拆模后及時通過“兩布一膜”施工工藝對混凝土進行養護，實現了混凝土外在品位和內在質量的有機統一。

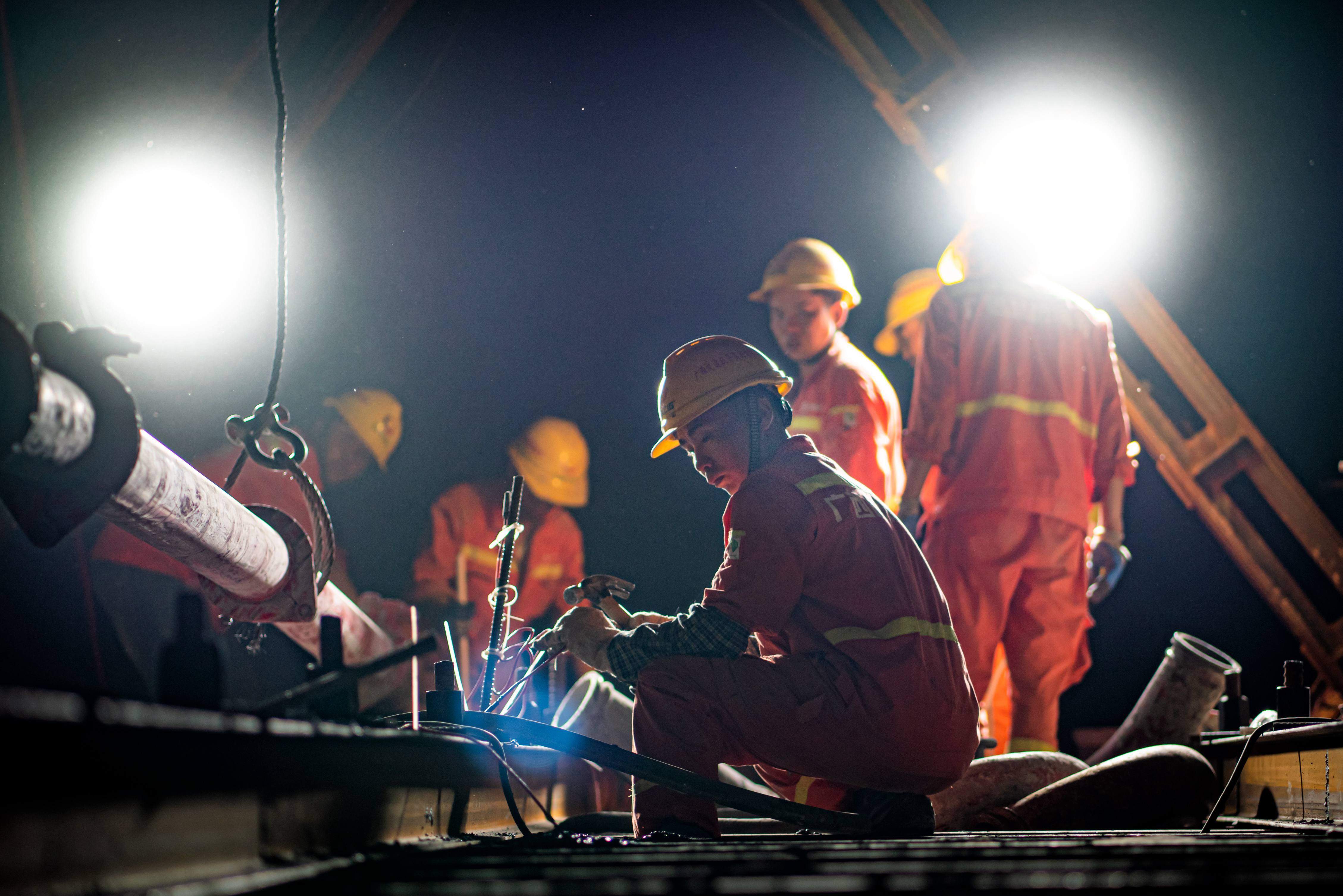

試驗段底板澆筑施工。
除了高精度合龍和外包混凝土施工，天峨龍灘特大橋還相繼攻克了深基坑、高橋墩、拱座大體積混凝土和拱肋加工制造、拱上立柱、T梁吊裝等施工重難點問題。
如今，飛虹越江，天峨龍灘特大橋通車。作為首座突破600米跨徑的拱橋，成為世界橋梁建筑史上新的里程碑工程，進一步擦亮中國橋梁的“新名片”。
齊心協力 打響廣西拱橋品牌
習近平總書記在廣西視察期間強調，把科技創新擺到更加突出的位置，深化教育科技人才綜合改革，加強科教創新和產業創新融合，加強關鍵核心技術攻關，加大技術改造和產品升級力度。
世界拱橋看中國，中國拱橋看廣西。
天峨龍灘特大橋的建設正是廣西交通運輸行業深入貫徹落實習近平總書記視察廣西重要講話精神的生動實踐。
在天峨龍灘特大橋的建設過程中，廣西壯族自治區交通運輸廳聚焦主責主業，立足廣西拱橋建設全產業鏈優勢，促進資源高效配置，為項目的立項、審批、決策帶好路、把好關。廣西交通投資集團作為廣西交通建設主力軍投資建設天峨龍灘特大橋，并結合平南三橋建設情況選取廣西當?shù)亟ü芙?jīng)驗豐富、實力雄厚的設計、施工、監控、監理、運維單位組成建設團隊，科學統籌各參建單位圍繞項目建設難點發揮各自?xún)?yōu)勢開展技術攻關，為項目建設順利進行提供施工組織、建設管理等各方面保障。同時，廣西交通投資集團高度重視科技創新工作，堅持技術先行，組建了由鄭皆連院士領銜、15名國內外專家組成的專家委員會，為項目建設出謀劃策，全方位指導關鍵技術創新工作，并強化校企合作，委托廣西大學統籌相關高校開展科研攻關，以科研引領設計、指導施工，實現“產、學、研、用”一體化發展。

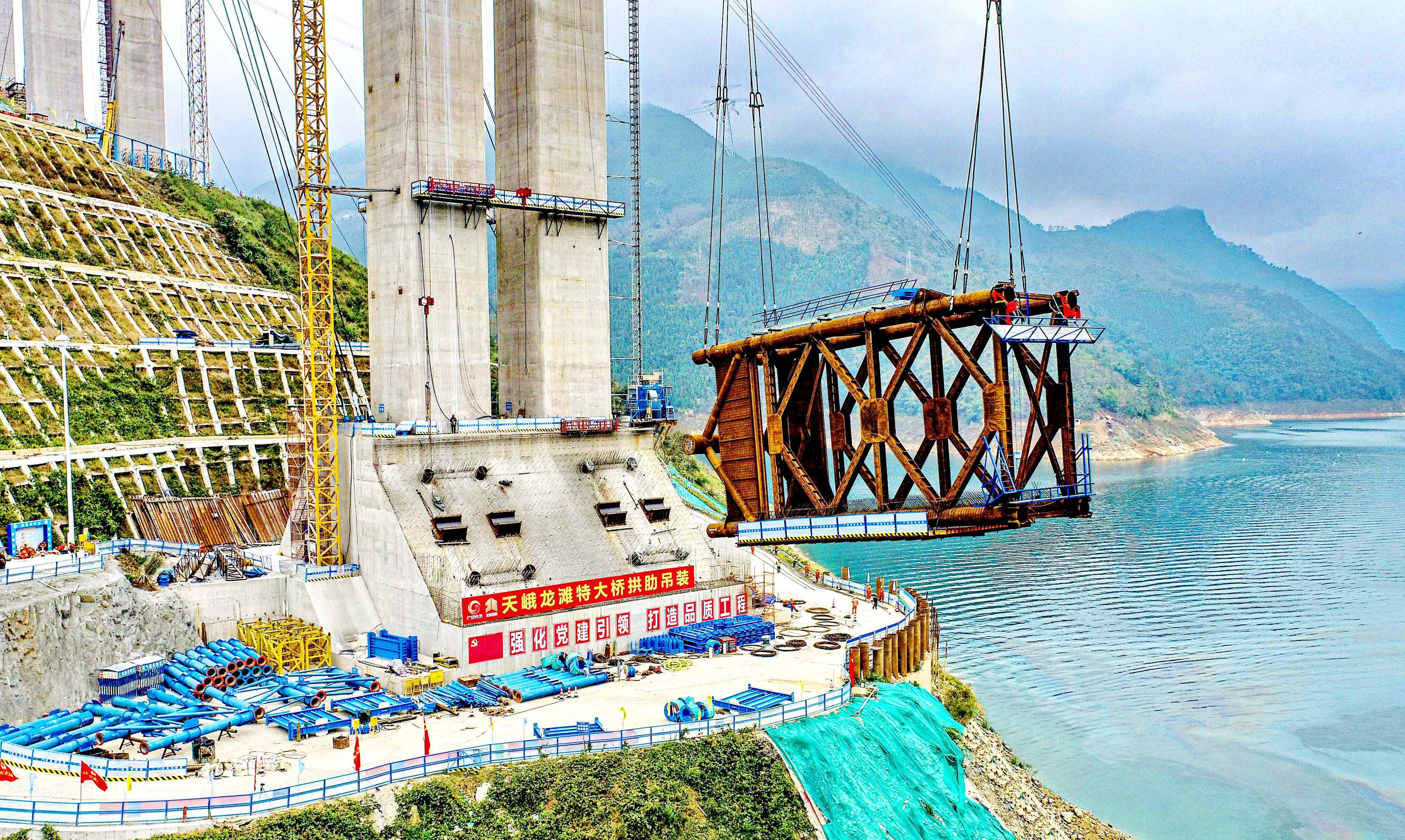

首節拱肋吊裝。
自治區交通運輸廳和廣西交通投資集團強化責任擔當，積極完善工程建設管理方面的有效機制和流程，及時組織專家會議，共同商討、聯合解決。各參建單位凝心聚力，充分發揮各自專業知識、技術經驗，對設計、材料、施工、運維等方面進行深入研究，形成了一系列高水平科研成果，創新性地提出了一些新方法、新技術、新材料、新工藝、新設備，為大橋建設保駕護航，廣西拱橋建設全產業鏈優勢充分彰顯，進一步打響了廣西拱橋品牌。
科技創新 破解“卡脖子”難題
廣西交通投資集團堅持把科技創新擺在核心位置，不斷加大資源投入，積極應用大數據、物聯網、AI等新技術，著力將天峨龍灘特大橋打造為平安百年品質工程。
在鄭皆連院士帶領下，項目團隊圍繞降低工程風險、拱肋截面承載力計算、混凝土防裂、快速施工技術等方面進行創新技術研究，研發了針對600米跨級別拱橋外包混凝土的“三環六段八工作面”均勻加載方案、600米級超大跨勁性骨架混凝土拱橋成拱施工關鍵技術、桅桿吊對拱肋節段進行空中翻身及吊運的技術等10余項超大跨徑勁性骨架混凝土拱橋系列核心關鍵技術。其中，“600米級勁性骨架混凝土拱橋關鍵施工技術研究”被納入交通運輸部交通運輸行業重點科技項目。目前，項目已獲專利受理5項，其中授權專利3項、企業級工法1項，作為依托項目獲得2023年度中國公路學會科學技術獎特等獎。一系列創新成果為破解項目建設“卡脖子”難題、確保工程品質提供了技術保障。

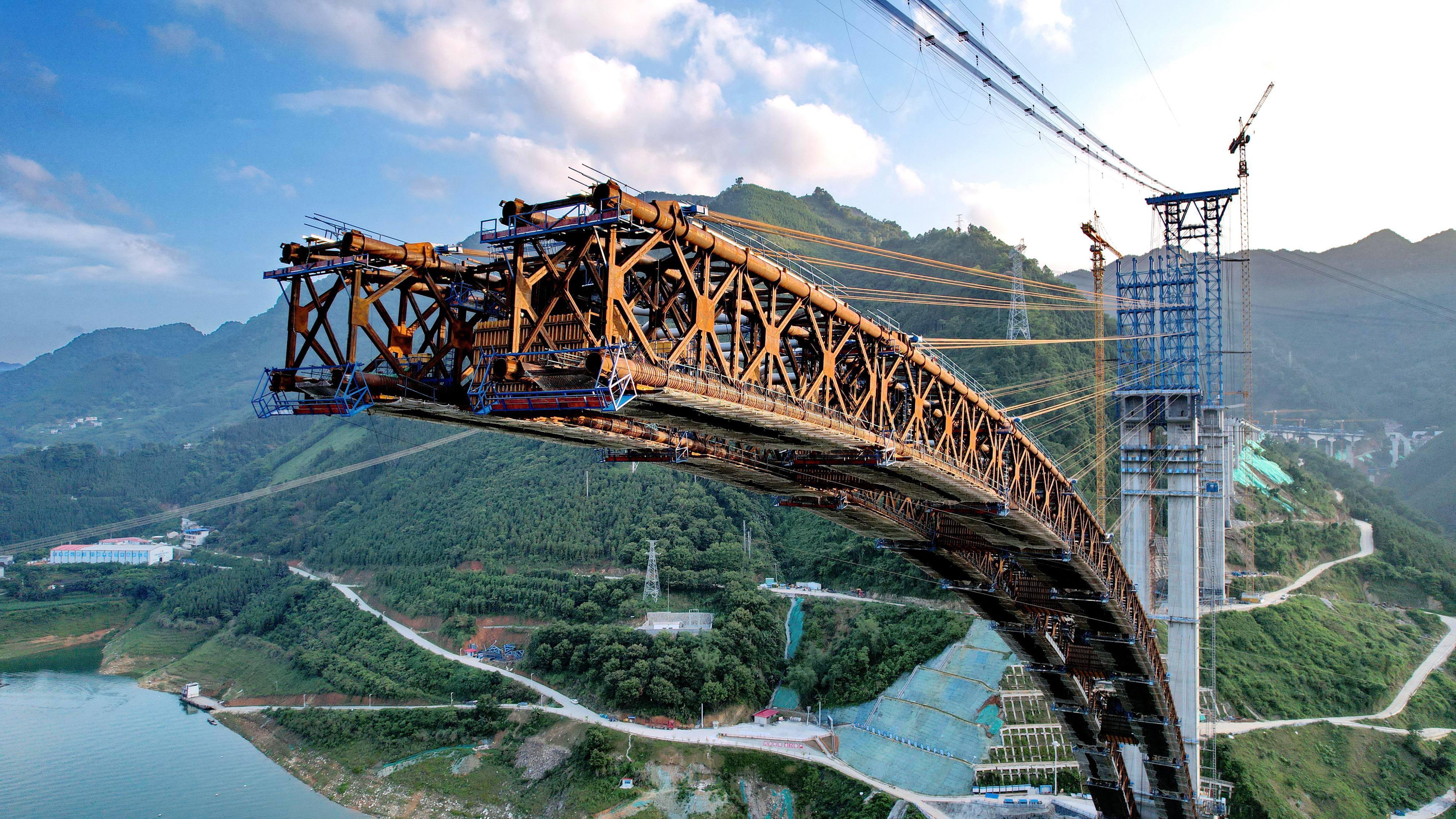

巨型拱肋飛架云端。
此外，項目積極打造監控指揮中心和混凝土集控中心，建立信息智能采集、管理高效協同、數據科學分析、過程智慧預測的立體化信息網絡。項目基于BIM技術，整合PM、云計算、數字化加工、AR三維交底、無人機+GIS、3D打印等信息技術，成功開發應用公路橋梁信息化管理系統，并應用到施工各個環節，借助模型的三維仿真動態演示功能，形成事先模擬、過程指導、成品檢測的流程化管理模式，構建智慧工地新模式。通過應用智慧監理系統，進一步提高了項目安全質量監督管理的智能化水平。
在安全管理方面，項目應用鷹眼監控指揮系統、塔吊監控、深基坑檢測、混凝土智能溫控等系統，引進H3S全息三維實景大數據安全監控預警平臺，同時打造智能安全云廣播系統、三維立體空間人員定位監控預警系統，并采取AI功能一體化智慧安全帽等一系列智能設施，通過信息化手段多方聯合管控，確保對施工現場進行全方位監管。項目開工至今未出現傷亡事故，連續3年獲評廣西公路鐵路水運工程平安工地建設典型示范項目。
2023年3月，在第二屆世界大跨拱橋建造技術大會上，天峨龍灘特大橋的各項創新工藝、建造技術和科研成果獲得來自國內外多名院士及專家的一致認可。通過平南三橋、天峨龍灘特大橋連續兩座“世界第一拱”的建設，奠定了廣西在大跨拱橋建設領域的領先地位，高水平推動中國拱橋乃至世界拱橋的發展。
情系民生 助力鄉村振興
一橋架南北，天塹變通途。
天峨龍灘特大橋不僅代表著世界拱橋建造技術的突破和發展，也承載著助力當?shù)剜l(xiāng)村振興和高質量發展的使命和重任。
路為民所修，情為民所系。項目指揮部堅持秉持“修一條路，造一方福”的信念，精心鋪筑“民心路”“幸福路”，以實際行動詮釋國企責任與擔當。
青山巍巍，河水粼粼，自然風光是當?shù)刈蠲里L(fēng)景線，但這也成了當?shù)厝罕姳憬莩鲂小⒅赂辉鍪盏淖璧K。天峨龍灘特大橋施工區域經過8個村（屯），項目進場初期，標尾段甚至沒有通信信號。項目結合施工運輸需求與服務地方經濟發展、山區群眾生產生活需要，將施工輔道與規劃的鄉村道路建設與地方“四好農村路”建設相結合，將施工輔道變?yōu)椤盎菝衤贰薄?/span>
隨著天峨龍灘特大橋的通車，南天高速公路實現全線貫通，坡結鄉至向陽鎮行車時間由原來的2小時縮短至20分鐘左右。
龍灘水庫庫區一帶有天峨珍珠李基地，也有高山白桃、枇杷和板栗等特產，這些農產品可通過向陽鎮高速入口上高速公路，依托通暢的高速路網，運往南寧和貴州，車程將縮短一大半，極大便利當?shù)剞r(nóng)產品對外銷售。
作為一座新的地標，天峨龍灘特大橋與中國十大水庫之一的龍灘水庫、廣西最大的水電站龍灘水電站等交相輝應，與美麗的喀斯特山水風光結合，也將為龍灘庫區旅游發展注入新活力，助力發展民宿露營、水利研學、戶外探索等新興旅游業態，打造旅游產業發展的新名片，推動鄉村振興。
◆項目名片

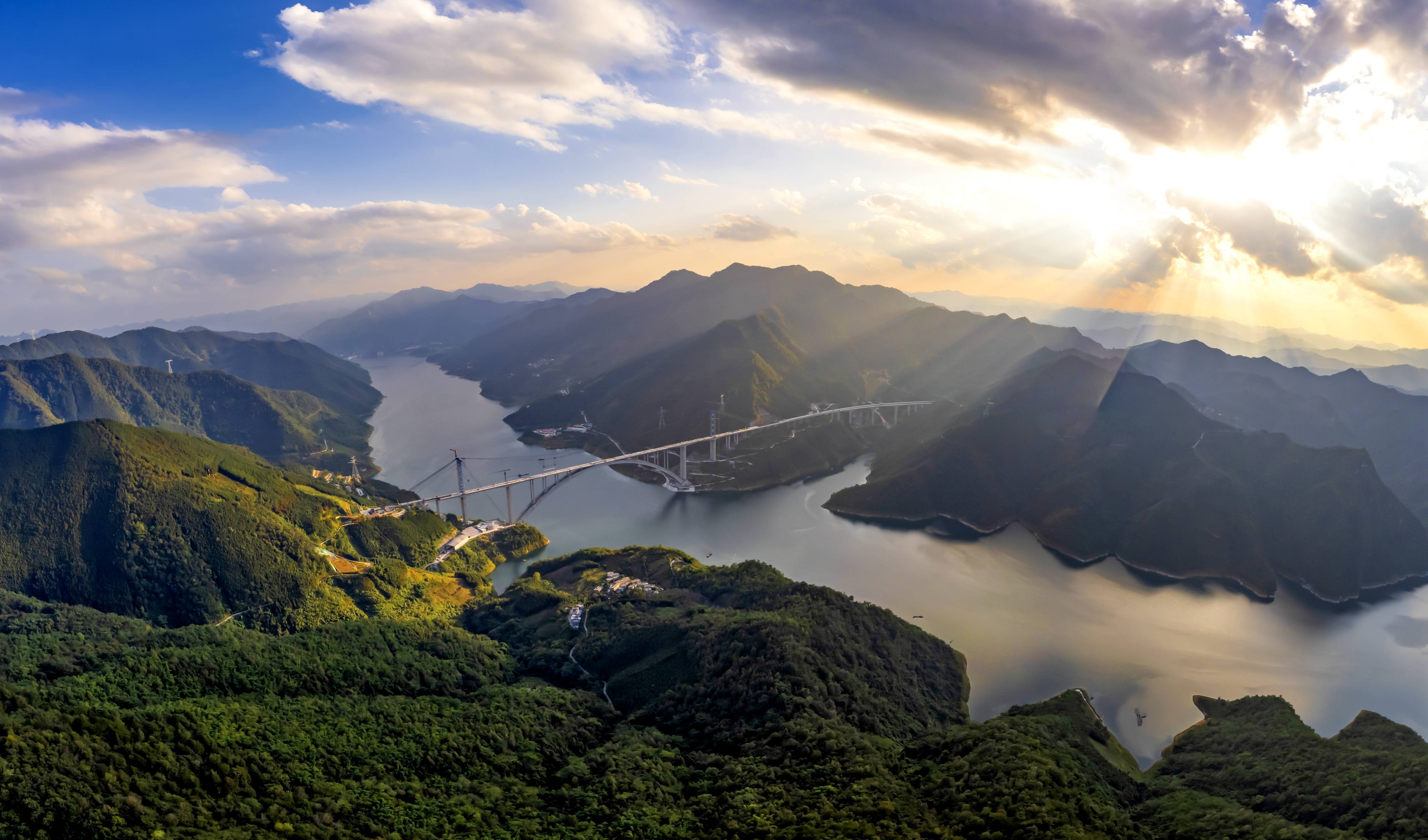

天峨龍灘特大橋。
天峨龍灘特大橋是南丹至天峨下老高速公路的控制性工程，位于廣西河池市天峨縣龍灘大壩上游6公里處，橫跨紅水河，全長2488.55米，主橋?yàn)橛?jì)算跨徑600米的上承式勁性骨架混凝土拱橋，由中國工程院院士鄭皆連及其團隊、廣西大學提供技術支持，是廣西重大專項科研攻關項目。該橋型造價低、跨越能力強、適航能力強、可推廣性高、后期維護便捷，其建設推動了大跨度拱橋設計、施工工藝的跨越式發展，成為拱橋建造史上的又一里程碑，對于“一帶一路”以及西部陸海新通道沿線橋梁工程建設具有示范引領作用。
